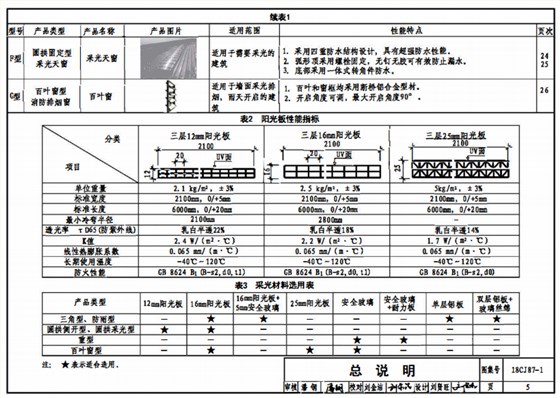

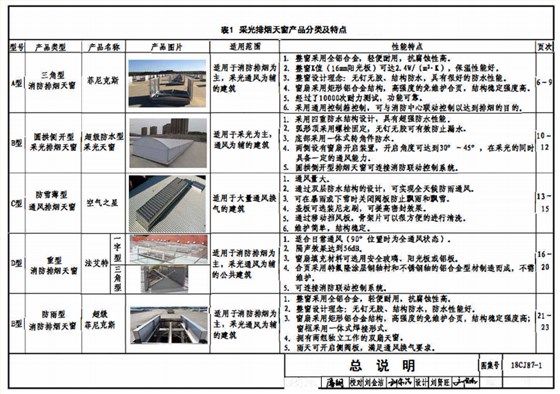

18cj87-1采光排煙天窗圖集中具有：A型三角型消防排煙天窗為上開式天窗，主要用于消防排煙為主，采光通風為輔的建筑；B型圓拱型采光排煙天窗為側開式天窗，主要用于采光為主，通風為輔的建筑；C型防雪薄型通風排煙天窗的通風量大，可防飄雨和飄雪，適用于需要大量通風換氣的建筑；D型重型消防排煙天窗適合用于日常通風，隔音效果好，適用于消防排煙為主，采光通風為輔的公共建筑；E型防雨型消防排煙天窗輕便耐用，抗腐蝕性能好，用于消防排煙為主，采光通風為輔的建筑；F型圓拱固定型采光天窗的弧形頂部固定，適用于需要采光的建筑；G型百葉窗型消防排煙天窗用于墻面采光排煙，雨天也可開啟。

在設計上，要求消防排煙通風天窗抗雪荷載性能在窗扇外表面受333Pa雪荷載的情況下，仍能夠實現正常開啟；在300℃土 30℃高溫煙氣溫度下， 消防排煙窗體不應整體坍塌；天窗完全開啟時間不能超過60秒。此外還對天窗的電氣性能，如單個電機功率、電機數量、電源選擇、絕緣電阻等明確規定。

18cj87-1采光排煙天窗圖集免費下載鏈接：http://www.thunderone.cn/download/。
