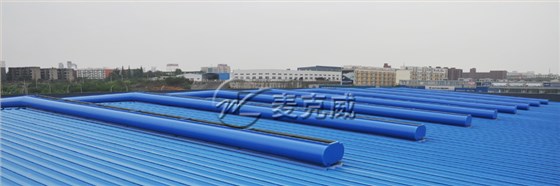

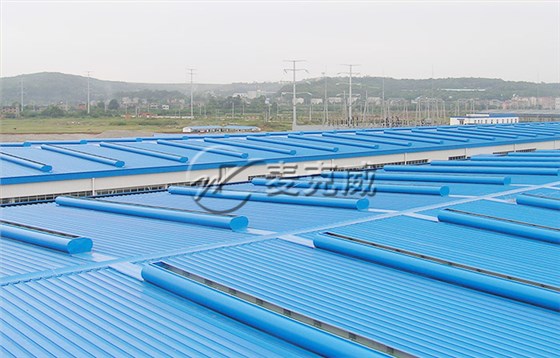

國標圖集11CJ33《通風采光天窗》中的一款采用整體骨架的流線型通風天窗，即MCW6型通風天窗常應用于通風需求量不高的建筑，如物流倉儲、汽車制造、食品加工、電子元器件、輕工業等行業工業建筑。

骨架主要采用熱鍍鋅鋼板整體液壓成型的MCW6型通風天窗，在骨架片上壓制了凹凸花紋，這不僅增強了屋頂通風天窗的機械強度，還提高了其耐腐蝕性。由于采用了熱鍍鋅處理和液壓成型技術，該通風采光天窗具備優良的防腐蝕性能，能夠抵御室內腐蝕性氣體和室外酸雨及大氣中的腐蝕性介質的侵蝕，從而延長廠房天窗的使用壽命。

作為小喉口通風天窗，該順坡通風天窗有效通風面積較小，一般適用于通風需求量不高的建筑。該型天窗常見的規格有喉口尺寸為600mm、700mm、800mm、900mm和1000mm等。具體規格尺寸還可以根據實際需求進行定制。該工業廠房排煙天窗常采用順坡布置形式，垂直于屋脊布置，可均勻分布在屋頂上。

MCW6型消防屋面天窗跟其他弧線型通風天窗不同，其無需安裝基座，可直接固定在建筑屋頂檁條上，安裝方便快捷。這種設計不僅節省了施工時間和成本，還降低了對屋面承重的壓力。

綜上所述，國標圖集11CJ33中MCW6型通風天窗采用液壓成型骨架，防腐耐候性能好，機械強度高，其無需安裝于基座之上，經濟性好，常應用在對通風需求量不高的建筑。
