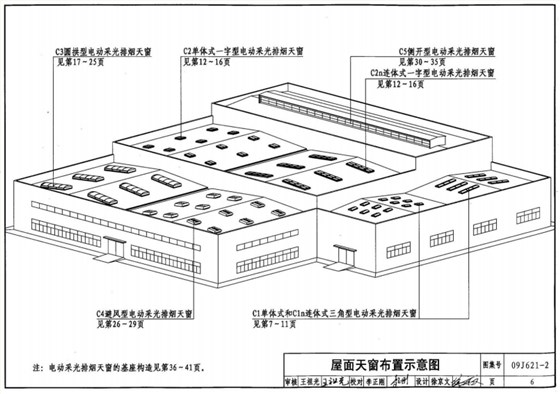

在國標圖集09j621-2中，工業廠房電動天窗具有屋脊和順坡兩種布置方式，沿著屋脊布置的天窗稱為屋脊通風天窗，垂直于屋脊、沿著屋頂坡面布置的天窗稱為順坡屋頂天窗。

其中三角型、一字型、圓拱型天窗可順坡安裝，也可屋脊安裝；避風型電動采光排煙天窗常采用順坡布置；側開型排煙天窗一般安裝在屋脊處，且需搭配6米柱距的鋼天窗搭配使用。具體的布置及結構示意圖可參考上面示意圖。

國標圖集09j621-2《電動采光排煙天窗》不僅包含了消防電動排煙天窗的布置示意圖，還包含了其控制布線圖（普通控制、智能控制和智能網絡控制）、窗型特點、適用范圍及設計規范等詳解。

麥克威作為該09j621-2圖集的參編單位，其產品參數、結構做法、型材選配等都擁有豐富的項目經驗，歡迎合作，咨詢熱線：028-82630900！
