按使用功能，23CJ87-1天窗圖集中的天窗可分為:采光窗、通風窗、排煙窗等三大類，在設計選型中應根據所在地區的氣候特點、實際工況、建筑高度等因素確定采光通風消防排煙天窗的抗風壓、水密性、氣密性、傳熱系數及采光性能等級，從而選擇合適的產品型號。

在23CJ87-1天窗圖集中，收錄了兩種三角型天窗窗型，分別是為I型排煙窗(三角型排煙天窗)和Ⅶ型排煙窗(上開玻璃型排煙天窗)，兩者均屬于采光排煙天窗。

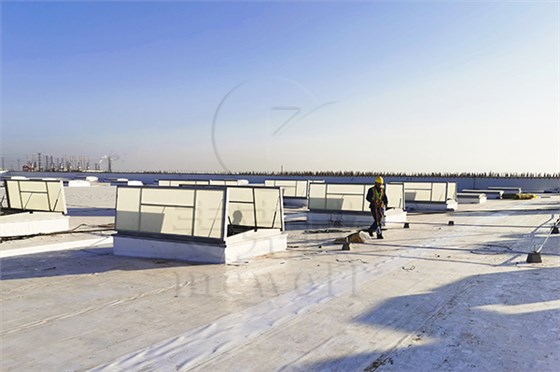

整窗采用全鋁合金的I型三角形電動采光排煙天窗，不僅自身荷載小，同時抗腐蝕性能好，使用壽命長。其窗扇采用一體式結構防水技術，窗框采用一體式焊接技術，運輸方便，安裝快捷。該電動采光天窗抗雪荷載可達600N/㎡以上，抗風荷載可達3600N/㎡以上，可廣泛應用于沿海臺風地區和寒冷的北方地區。其根據洞口尺寸可設計成單扇單開或雙扇對開的開啟形式。該屋面排煙天窗亦可根據需要做成采光型，窗扇采用陽光板制作；亦可做成非采光型，窗扇采用單層鋁板或雙層鋁板+巖棉或玻璃絲綿制作。

窗扇采用斷橋鋁型材制作的Ⅶ型玻璃天窗，形式可設計成一字型或三角型。其窗框可根據需要選擇普通型或保溫型，該廠房電動排煙天窗的窗扇采光材料常選擇安全玻璃或玻璃+中空陽光板。因而天窗具有保溫隔熱性能和隔音降噪性能。

綜上所述，23CJ87-1天窗圖集中有兩種三角形排煙天窗窗型，兩者的窗框和窗扇采光材料均不相同。
