23CJ87-1《采光、通風、消防排煙天窗 (一)》作為國家建筑標準設計參考圖集，已替代舊版 18CJ87-1，能幫客戶精準解決天窗選型、合規及落地問題。下面將對23CJ87-1采光排煙天窗圖集的干貨要點進行簡單分析。

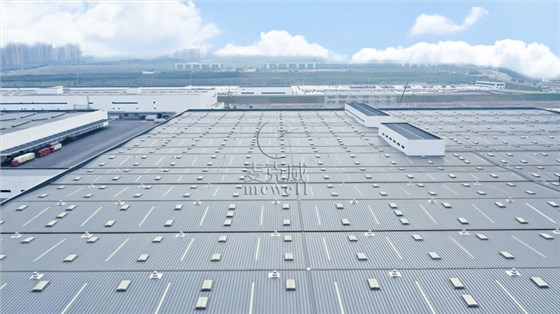

23CJ87-1采光排煙天窗圖集覆蓋11類天窗產品，按功能、開啟方式等細分，適配不同場景。如I型三角型排煙窗以消防排煙為主，全鋁合金材質抗腐耐用，采用“結構防水” 設計，抗雪荷載超 600N/m²，適合對防水要求高的工業廠房；II型防雨型排煙窗通過雙系統控制，雨天可開側閥板通風，兼顧排煙與日常透氣需求；III型圓拱側開型排煙窗弧形結構減風壓，頂部與側面全采光，適配大型倉庫等大空間。

關鍵性能參數。圖集明確消防排煙天窗在 300℃±30℃高溫下，能持續排煙30分鐘且開啟角度變化小于10%、不坍塌；天窗最大開啟角度超70°，開啟時間＜60秒，還具備機械自鎖（臺風天窗扇穩定）、消防聯動優先等功能，電源適配220V波動范圍，適配多數建筑用電環境。

安裝與選型上，天窗基座上平面以下由土建/鋼結構負責，以上由廠家承接，鋼結構基座需設間距3m的方管加強筋；若標準尺寸不滿足需求，可與廠家協商定制，特殊天窗需二次深化設計。此外，圖集還提供陽光板、玻璃等采光材料的性能參數（如不同厚度陽光板的透光率、K值），方便客戶根據氣候與節能需求選擇。

23CJ87-1采光排煙天窗圖集高清免費下載鏈接：http://www.thunderone.cn/download/。
